利用钻井数据,计算地下矿体的储量练习

利用 GIS 的空间分析、3D 显示和统计计算功能,采用示例数据,进行地下矿体资源的计算、制图、空间分布统计分析练习。下面是我的实验流程。

实验数据

  • 钻孔数据 (point shapefile):包含钻孔处矿洞上下表面深度
  • 地形数据 (DEM)
  • 行政区划 (polygon shapefile)

实验流程

提取钻孔矿体上下表面高程

使用“值提取至点”工具提取钻孔地面高程

计算钻孔在矿洞上下表面的高程

地下矿体表面拟和生成矿体表面

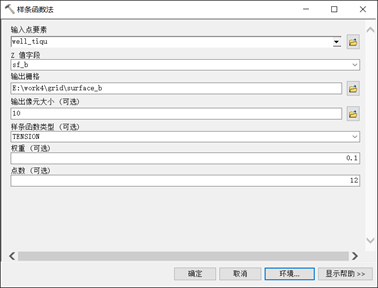

使用样条函数法进行插值,分别拟合矿体上下表面

像元大小统一设为 10,样条函数类型选择 TENSION。

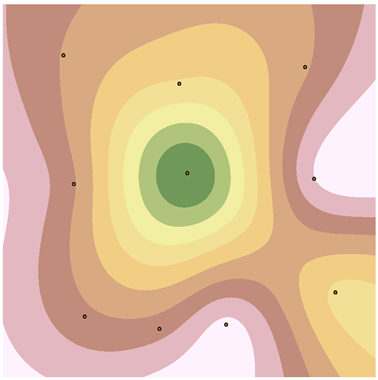

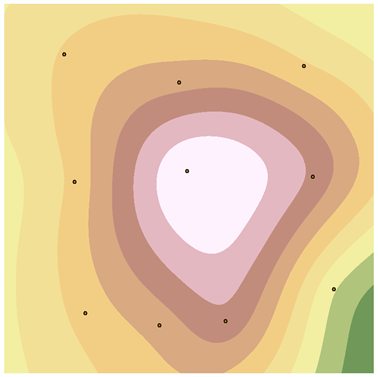

所得结果如下所示。

上表面 A

下表面 B

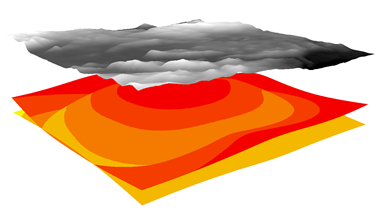

三维显示效果如下图所示。

提取矿区范围

使用栅格计算器,提取矿区的范围。

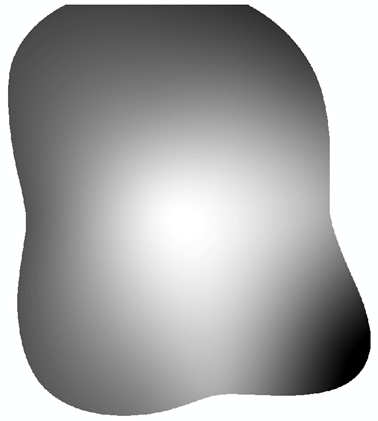

结果如下。

重分类后,即是矿区的范围。

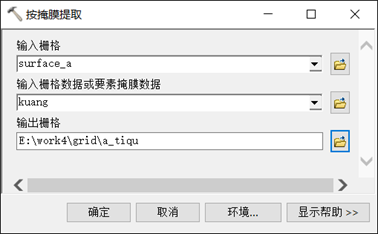

使用掩模提取矿区的上下表面

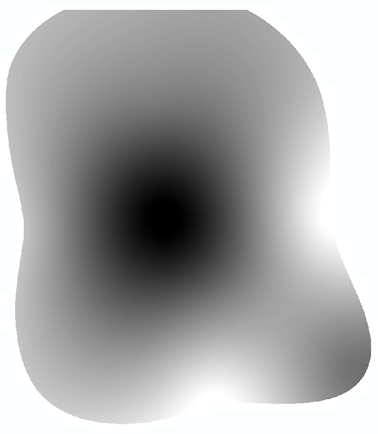

结果如下图所示。

上表面 A

下表面 B

矿产储量分析

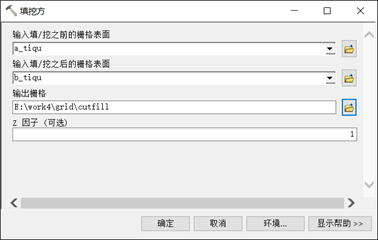

利用“填挖方”工具计算储量

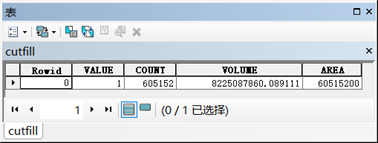

结果如下图所示,矿区面积为 60515200㎡,矿产储量体积 8225087860.089111 立方米。

矿产储量分布

按地区矿产储量分布

分区统计

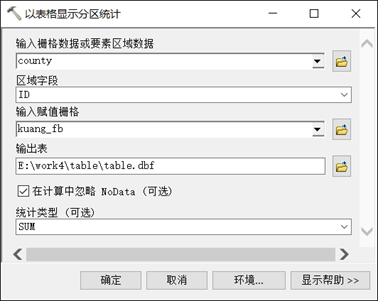

使用“Spatial Analyst 工具”-“区域分析”-“以表格显示分区统计”工具,对 county 每个分区的矿产储量进行统计。

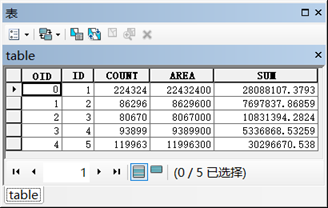

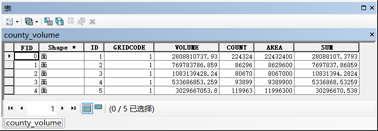

结果如下。

计算矿产储量并出图

将统计结果与 county 要素关联,乘以像元面积即为矿产储量,导出数据。

最终出图如下。

实验结果

总储量统计

矿区面积为 60515200㎡,矿产储量体积 8225087860.089111 立方米。

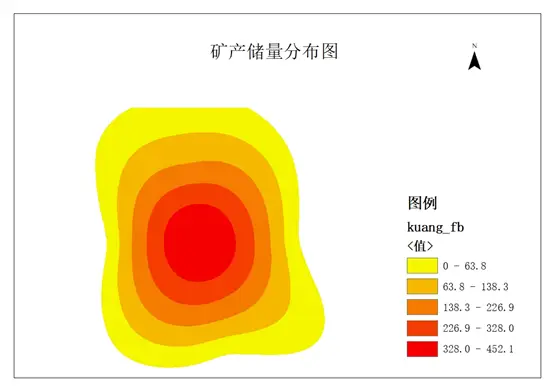

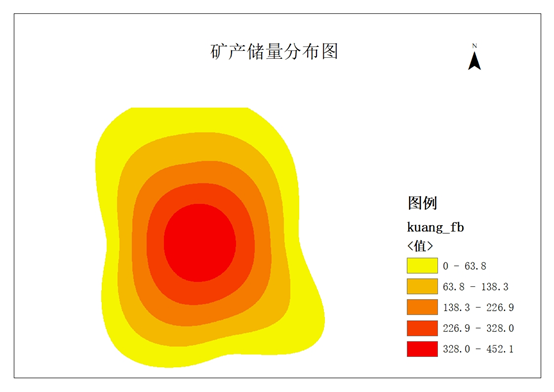

矿产储量分布图

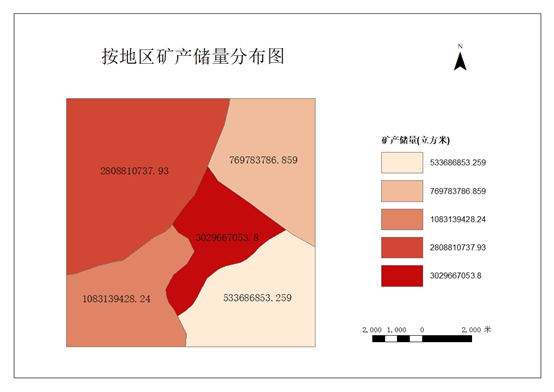

按地区矿产储量分布图
